Gehäuse EC10-100-14

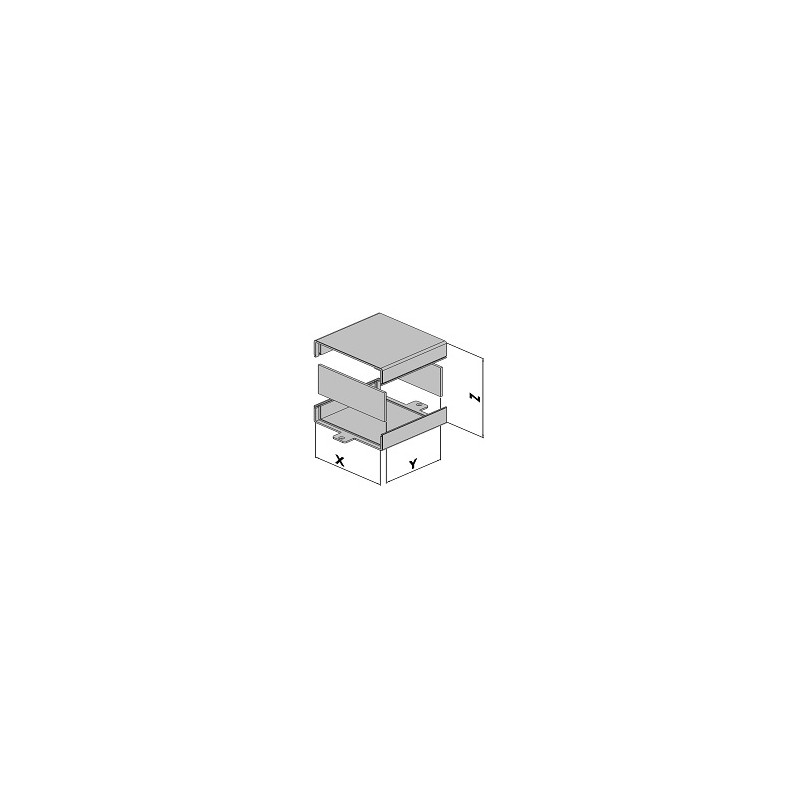

Kundenspezifisches Kunststoffgehäuse mit Design-Überstand (Kurve + Gravur), bestehend aus einer U-förmigen Ober- und Unterschale mit Front- und Rückplatte, die über eine Feder-Nut-Verbindung ineinander einrasten. Das Gehäuse kann manuell durch Aufbiegen der Oberschale wieder auseinander gebaut werden.

Technische Daten

Produktfamilie	Multifunktionsgehäuse EC10-1xx
Konstruktion	Kundenspezifisches Elektronikgehäuse, bestehend aus einer U-förmigen Ober- und Unterschale mit Front- und Rückplatte, die über eine Feder-Nut-Verbindung ineinander einrasten. Das Gehäuse kann manuell durch Aufbiegen der Oberschale wieder geöffnet werden.

Ihr Projekt

Projektname :^* z.B. Wandgehäuse Projekt XY
Geben Sie die gewünschten Maße ein (Innenmaße in mm)^* Geben Sie die gewünschten Dimensionen ein. Achtung Innenmaße in mm!
X
Y
Z

Rohmaterial^* ABS: Standard plastic raw material made of ABS / PS-UL: plastic raw material made of flame retardant polystyrene, classified UL94V0
Dokument anhängen Jede Art von zusätzlichen Informationen, die bei der Gehäuseentwicklung hilfreich sein kann (z.B. Skizzen, 2D-Pläne, 3D-Pläne, Spezifikationen, Fotos usw.)	Anhang 1 :
	Anhang 2 :

^* Die mit diesem Zeichen markierten Felder sind obligatorisch

Personalisierung

Die Informationen in diesem Formular dienen zur Erstellung eines Kostenvoranschlags. Genaue Positionierungen und Maßangaben werden von unserem Konstruktionsbüro bei der Entwicklung und Programmierung Ihres Gehäuses oder Ihrer kundenspezifischen Frontplatte besprochen und bestätigt.

Fräsung:

Im Gegensatz zu einem angepassten, nachgefrästen Standardgehäuse, wird ein EC-Gehäuse für Sie hier bei uns maßangefertigt und besitzt somit alle von Ihnen benötigten Eigenschaften wie Öffnungen und Bohrungen: Ein Kontakt, schnelle und kurze Arbeitswege = Zeit und Geld sparen!

Anzahl Bohrungen: (< = 5mm x 5mm) Bei einer Bohrung handelt es sich um einen Fräsprozess, bei dem ein Loch in den Kunststoff gebohrt wird. Dieses Loch kann verwendet werden, um eine Schraube, eine LED-Leuchte, eine Buchse oder z.B. ein Durchgangskabel aufzunehmen.
Anzahl Öffnungen: (pro Stecker) (> 5mm x 5mm) und < 40mm x 40mm) Eine Öffnung ist gefräster Durchbruch mit einer Mindestgröße von 5mm x 5mm und maximal 40mm x 40mm, die den Durchgang Ihrer Stecker, Knöpfe oder anderer Anwendungen ermöglicht.
Fenster 1: (In mm) (> = 40mm x 40mm) " Ein Fenster ist ein gefräster Durchbruch größer als 40 mm x 40 mm, hauptsächlich um einen Bildschirm oder Touch-Screen zu integrieren. Sie haben die Möglichkeit, ein Plexi-Fenster zum Schutz der elektronischen Komponente hinzuzufügen."	x
	y
[Mit Plexiglasfenster in 3mm] " Ein Fenster ist ein gefräster Durchbruch größer als 40 mm x 40 mm, hauptsächlich um einen Bildschirm oder Touch-Screen zu integrieren. Sie haben die Möglichkeit, ein Plexi-Fenster zum Schutz der elektronischen Komponente hinzuzufügen."
Fenster 2: (In mm) (> = 40mm x 40mm) " Ein Fenster ist ein gefräster Durchbruch größer als 40 mm x 40 mm, hauptsächlich um einen Bildschirm oder Touch-Screen zu integrieren. Sie haben die Möglichkeit, ein Plexi-Fenster zum Schutz der elektronischen Komponente hinzuzufügen."	x
	y
[Mit Plexiglasfenster in 3mm] " Ein Fenster ist ein gefräster Durchbruch größer als 40 mm x 40 mm, hauptsächlich um einen Bildschirm oder Touch-Screen zu integrieren. Sie haben die Möglichkeit, ein Plexi-Fenster zum Schutz der elektronischen Komponente hinzuzufügen."
Fenster 3: (In mm) (> = 40mm x 40mm) " Ein Fenster ist ein gefräster Durchbruch größer als 40 mm x 40 mm, hauptsächlich um einen Bildschirm oder Touch-Screen zu integrieren. Sie haben die Möglichkeit, ein Plexi-Fenster zum Schutz der elektronischen Komponente hinzuzufügen."	x
	y
[Mit Plexiglasfenster in 3mm] " Ein Fenster ist ein gefräster Durchbruch größer als 40 mm x 40 mm, hauptsächlich um einen Bildschirm oder Touch-Screen zu integrieren. Sie haben die Möglichkeit, ein Plexi-Fenster zum Schutz der elektronischen Komponente hinzuzufügen."

Anzahl Lüftungsschächte: (Bestehend aus 10 Schlitzen von 50mm) Ein Lüftungsschacht besteht aus 10 Schlitzen (Durchmesser 50 mm), die zur Evakuierung der von den internen Komponenten freigesetzten Wärme verwendet werden. Die genaue Positionierungen wird von unserem Konstruktionsbüro bei der Entwicklung und Programmierung Ihres Gehäuses besprochen und bestätigt.
Anzahl Gravuren: (Bestehend aus 1 gravierten Bereich von ca. 20mm) Zum Beispiel ein Logo oder eine technische Anweisung, direkt in den Kunststoff graviert.
Taschenfräsung 1: (In mm) [Für Folientastaturen] Eine Taschenfräsung ist das Entfernen von Material ohne Durchbruch, bis zu einer definierten Tiefe. Die Senkung ermöglicht das Einbauen einer Komponente, wie z.B. einer Folientastatur oder ein Etikett.	x
	y
Taschenfräsung 2: (In mm) [Für Folientastaturen] Eine Taschenfräsung ist das Entfernen von Material ohne Durchbruch, bis zu einer definierten Tiefe. Die Senkung ermöglicht das Einbauen einer Komponente, wie z.B. einer Folientastatur oder ein Etikett.	x
	y
Taschenfräsung 3: (In mm) [Für Folientastaturen] Eine Taschenfräsung ist das Entfernen von Material ohne Durchbruch, bis zu einer definierten Tiefe. Die Senkung ermöglicht das Einbauen einer Komponente, wie z.B. einer Folientastatur oder ein Etikett.	x
	y
Anzahl loser Teile: Hierbei handelt es sich um nicht geklebte Teile, die für die Konstruktion Ihres Gehäuses nützlich sein können (z. B. Trennungswände, Blockierung usw.).
Anzahl Platineneinschub : " Das sind an zwei gegenüberliegenden Seiten aus Kunststoff gefertigte Nuten/Rillen, in die Sie Ihre Leiterplatte (PCB) schieben können. Die genaue Positionierungen wird von unserem Konstruktionsbüro bei der Entwicklung und Programmierung Ihres Gehäuses besprochen und bestätigt."
Platineneinschub (Länge): Bitte geben Sie hier die gewünschte Länge des Platineneinschubs an.

Befestigungseigenschaften:

Im Gegensatz zu einem angepassten, nachgefrästen Standardgehäuse, wird ein EC-Gehäuse für Sie hier bei uns maßangefertigt und besitzt somit alle von Ihnen benötigten Eigenschaften wie z.B. Schraubblöcke, Abstandshalter mit Gewindeeinsätzen etc. Ein Kontakt, schnelle und kurze Arbeitswege = Zeit und Geld sparen!

Anzahl Gewindeeinsätze:

Ein Gewindeeinsatz ist ein Gewinde aus Messing (metrisch M2,5 - M3), zur Befestigung Ihrer elektronischen Bauteile, welches in einen Abstandsdom oder in die Kunststoffmasse eingesetzt wird. Die Verwendung wird für häufige Montage und Demontage eines elektronischen Bauteiles empfohlen. Die genaue Positionierungen wird von unserem Konstruktionsbüro bei der Entwicklung und Programmierung Ihres Gehäuses besprochen und bestätigt.

Anzahl Abstandsdome:

Ein Abstandsdom ist ein röhrenförmiger Abstandshalter aus Kunststoff in verschiedenen Größen, der zur Befestigung Ihrer elektronischen Bauteile verwendet wird. Es kann eine selbstschneidende Schraube aufnehmen oder mit einem Gewindeeinsatz (metrisch M2,5 - M3) für eine häufige Montage und Demontage eines Bauteils ausgestattet sein. Die genaue Positionierungen wird von unserem Konstruktionsbüro bei der Entwicklung und Programmierung Ihres Gehäuses besprochen und bestätigt.

Anzahl Gummifüße: " Um die Positionierung Ihres Geräts zu stabilisieren oder zu erhöhen, können Sie Gummifüße hinzufügen. Die genaue Positionierungen wird von unserem Konstruktionsbüro bei der Entwicklung und Programmierung Ihres Gehäuses besprochen und bestätigt."
Anzahl verklebter Teile: " Hierbei handelt es sich um Kunststoffteile, die in Ihrem Gehäuse verklebt werden, um elektronische Bauteile zu befestigen, die nicht an kleinen Abstandsdomen befestigt werden können, oder um Ihr Gehäuse zu stabilisieren und / oder zu teilen."

Endbearbeitung:

Im Gegensatz zu einem angepassten, nachgefrästen Standardgehäuse, wird ein EC-Gehäuse für Sie hier bei uns maßangefertigt und besitzt somit alle erforderlichen Oberflächenbehandlungen wie z.B. Farblack, Klarlack oder EMV-Lack. Ein Kontakt, schnelle und kurze Arbeitswege = Zeit und Geld sparen!

EMV Lack

Der EMV Schutz (Elektromagnetische Verträglichkeit) oder Abschirmung, ist ein auf Kupfer oder Nickel basierender Lack. Seine Anwendung dient als Faraday-Käfig, um gegen elektrische und externe elektromagnetische Störeinflüsse zu schützen oder um zu verhindern, dass Geräte diese Störeinflüsse an Ihr Umfeld weitergeben. Er wird auch für die elektrische Kontinuität verwendet.

Farblack:

"Wählen Sie ""JA"" damit die Kostenstelle auf Ihrem Angebot aufgelistet wird, und treffen Sie die definitive Entscheidung bei der Bestellung. Die verfügbaren Rohstoffe sind schwarz oder weiß, jedoch bieten wir eine breite Palette an Finishing-Lösungen (Strukturlack, Matt, Seidigglänzend, Glänzend etc.) für alle Farben (Farblack: alle RAL-Farben ""oder Pantone"", die in unserer Malerei gemischt werden an. "

Beschriftung: (Anzahl der Druckvorgänge) Alle Beschriftungen werde durch Vierfarben-Digitaldruck im Haus umgesetzt. Die Beschriftung eines Gehäuses hat 2 Hauptziele. Funktional: Bedienungsanweisung, Produktidentifikation, Normangabe oder Warnungshinweis. Äesthetik: Verschönerung & Dekoration, Markenidentifizierung, Darstellung des Benutzungsumfeldes)
Klarlack: Für einen optimalen Schutz können wir einen High Protection Lack anbieten (Glanzgrad: Seidigglänzend).

Spezielle Konstruktionswünsche / Anforderungen:

Hier können Sie uns weitere Anforderungen übermitteln, die nicht in dem Formular und / oder den Personalisierungspunkten enthalten sind (z. B. wasserdicht verklebt etc.)
